TOP > 熱交換器 | シェル&コイル

廃液熱回収熱交換器 廃液より熱回収する高度な熱交換器

超純水対応熱交換器

超純水–––15~18MΩcm 全チタン溶接 マイクロ熱交換器

自設計の内径2mmの極薄チタンチューブで構成された高効率シェル&チューブ式
冷媒ガス/アンモニアなどの蒸発・凝縮にも対応する高圧設計
半導体業界に最適
テフロンと比較して圧倒的な小型化、高効率を実現
プレート式では実現不可能な純水度と安定した設計
チタン、SUS316L選択可能

熱交換器のチューブ内径による性能の違い

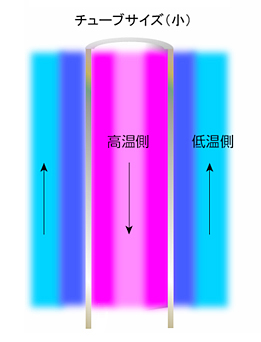

ほとんどの部分が熱交換している
内径が小さいため、薄い板厚で高圧力に耐えられる

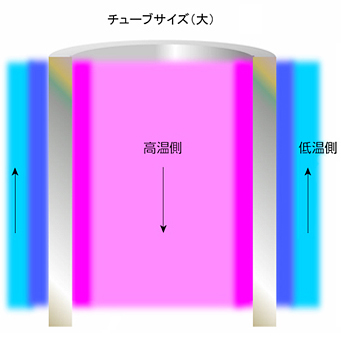

熱交換していない部分が多い(チューブを長くする必要がある)
内径が大きいと強度確保のため板厚も厚くする必要がある


冷媒ガスの蒸発・凝縮+温泉排水

シェル&コイル熱交換器

空調・冷凍業界に最適なプレート式熱交換器

PVCシェル+高効率フレキコイルによるシェル&コイル熱交換器
代替冷媒ガスによる蒸発・凝縮と海水/汚れた排水に対応した設計
チタン、SUS316Lを選択可能



設計耐圧:~2MPa


冷媒ガスの蒸発・凝縮+温泉排水

高効率シェル&チューブ熱交換器-TiG-MSR(MTR)

空調・冷凍業界に最適なプレート式熱交換器

板厚0.4mmの極薄SUS316L、チタン材をコルゲートチューブにした高効率シェル&チューブ熱交換器。従来のシェル&チューブと比較し3-5倍の性能(1/3~1/5の小型化)を実現します。
さらにコルゲートチューブの特性から汚れがつきにくく清掃し易い形状により温泉排熱の熱回収用途にも利用可能。スチーム用としても設計条件によってプレート式をしのぐ性能を発揮します。



設計耐圧1MPa


新型スパイラル式シェル&コイル熱交換器TiGFLEX改

板厚0.4mmの極薄SUS316L、チタン材をコルゲートチューブにした高効率シェル&チューブ熱交換器。従来のシェル&チューブと比較し3-5倍の性能(1/3~1/5の小型化)を実現します。
さらにコルゲートチューブの特性から汚れがつきにくく清掃し易い形状により温泉排熱の熱回収用途にも利用可能。スチーム用としても設計条件によってプレート式をしのぐ性能を発揮します。



設計耐圧1MPa


各種投げ込み式熱交換器熱交換器

薬液槽、繊維質、スラッジを含むオイルなどに対応する高効率投げ込みタイプを各種用意。
チタン、SUS316L選択可能
